ब्रिज इंजिनिअरिंगसाठी हॉट रोल्ड प्लेट

ब्रिज इंजिनिअरिंगसाठी सान्हे स्टील हॉट रोल्ड प्लेट

Sanhe स्टील हे चीनमधील ब्रिज इंजिनीअरिंग उत्पादक आणि पुरवठादारासाठी हॉट रोल्ड प्लेट आहे. प्लेट ड्रॉइंगच्या विरूद्ध उद्धृत केली जाते, प्रभाव तापमान, Z-दिशा आवश्यकता आणि गृहीत न धरता अवतरण वर नमूद केलेल्या सपाटपणासह. कट-टू-साईज भाग आणि काठ तयार करणे उपलब्ध आहे त्यामुळे फॅब्रिकेटर घटकांपासून सुरू होतो आणि प्राइमिंगसह ब्लास्टिंग केल्याने पृष्ठभाग कोटिंग सिस्टमसाठी तयार होतो. EN 10204 3.1 किंवा 3.2 आणि तृतीय-पक्ष तपासणी उपलब्ध असलेल्या मिल चाचणी प्रमाणपत्रावर प्रभाव मूल्ये, कार्बन समतुल्य आणि सपाटपणा मोजमाप नोंदवले जातात. निर्यात माल प्राप्त प्रकल्पात स्वीकृतीसाठी दस्तऐवजीकरण केले जाते. MOQ, लीड टाइम आणि किंमत सूची तपशीलांचे अनुसरण करा: स्टॉक शिप 7-15 दिवसांत, कट किंवा विशेष रोल केलेले ब्रिज प्लेट 15-35 दिवसांत.

हे साहित्य काय आहे आणि ते कसे निर्दिष्ट केले आहे

ब्रिज प्लेट ही एका संरचनेसाठी निर्दिष्ट केलेली स्ट्रक्चरल प्लेट आहे जी एकदा ऐवजी लाखो वेळा लोड केली जाते. नियमन गुणधर्म इमारतीच्या चौकटीपेक्षा भिन्न आहेत: वारंवार वाहतूक लोडिंग अंतर्गत थकवा प्रतिरोध, साइटवरील सर्वात कमी सेवा तापमानात प्रभाव कडकपणा आणि आयामी अचूकता कारण गर्डर अशा सहनशीलतेसाठी तयार केले जातात जे ब्रिज बेअरिंग शोषून घेणार नाहीत.

म्हणूनच ब्रिज स्टील सामान्य स्ट्रक्चरल ग्रेडऐवजी नामांकित मानकानुसार विकत घेतले जाते. चीनमध्ये मानक GB/T 714 आहे, Q345qD आणि Q370qE सारख्या ग्रेडसह ज्यामध्ये q अक्षर ब्रिज स्टीलला चिन्हांकित करते आणि अनुगामी अक्षर प्रभाव चाचणी तापमान चिन्हांकित करते. निर्यात प्रकल्पांवर समान आवश्यकता S355J2 ते EN 10025-2, ASTM A709 Gr.50, किंवा राष्ट्रीय रस्ता प्राधिकरण तपशीलामध्ये नाव दिलेले स्टील ग्रेड असे लिहिलेले आहे. ब्रिज इंजिनीअरिंगसाठी हॉट रोल्ड प्लेट मानकानुसार निर्दिष्ट केली जाते कारण स्वीकृती चाचणी करारामध्ये लिहिलेली असते.

ब्रिज प्लेट आणि सामान्य स्टॉक लिस्टमधील समान तन्य शक्तीच्या प्लेटमधील फरक दस्तऐवजीकरण आणि चाचणी आहे, विपणन नाही. एक प्रकल्प परिणाम चाचणी निकाल, कार्बन समतुल्य मूल्य, जाडी सहिष्णुता आणि सपाटपणा मोजमाप विचारेल आणि त्यांच्याशिवाय येणारे माल नाकारेल.

ग्रेड आणि मानके तुलना

हा ग्रेड वेगळ्या पद्धतीने का निर्दिष्ट केला जातो

· डिझाईन तापमानात कडकपणा: ब्रिज इंजिनीअरिंगसाठी हॉट रोल्ड प्लेटने चार्पी चाचणीमध्ये उर्जा शोषून घेणे आवश्यक आहे सर्वात कमी तापमानात रचना सेवेमध्ये दिसेल.

· जाड सांध्यांमध्ये जाडीच्या माध्यमातून कार्यप्रदर्शन: डायाफ्राम आणि बेअरिंग कनेक्शन तीन दिशांमध्ये रोखले जातात, जेथे Z-दिशा स्टीलची आवश्यकता असते.

· सपाटपणा आणि जाडी सहिष्णुता: गर्डर फॅब्रिकेशन, कॅम्बर आणि बेअरिंग पातळी प्लेट सपाट आणि जाडीवर अवलंबून असते.

· निर्दिष्ट उष्मा इनपुटवर वेल्डेबिलिटी: ब्रिज वेल्डिंग प्रक्रिया पात्र आहेत, आणि प्लेट पात्रतेच्या प्रक्रियेस अनुरूप असणे आवश्यक आहे.

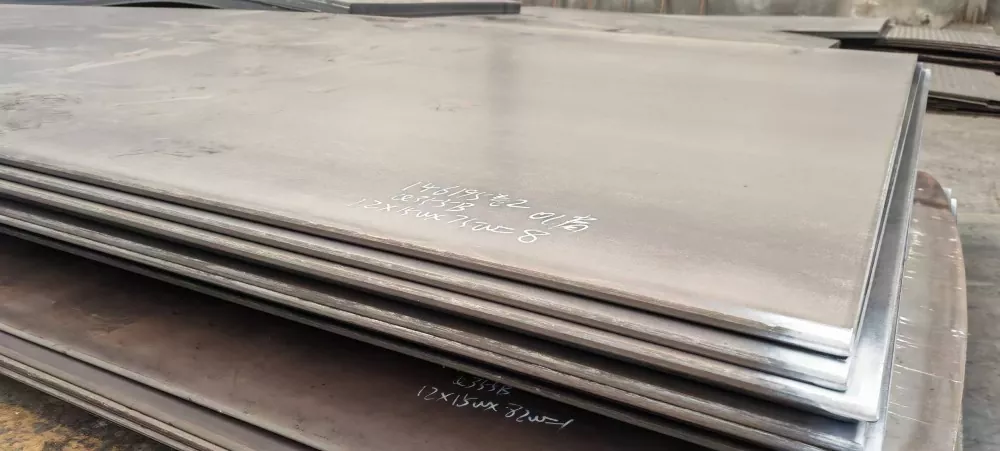

· ट्रेसेबिलिटी: प्रत्येक प्लेटमध्ये एक हीट नंबर असतो जो त्याच्या चाचणी प्रमाणपत्राशी आणि संरचनेतील त्याच्या स्थानाशी जोडतो.

तपशील

अर्ज

प्लेट गर्डर्स आणि बॉक्स गर्डर: वेब आणि फ्लँज प्लेट, नकारात्मक क्षणांच्या प्रदेशांमध्ये जाड फ्लँज प्लेटसह. क्रॉस फ्रेम, डायाफ्राम आणि ब्रेसिंग जेथे जाडीचा संयम असतो. ऑर्थोट्रॉपिक डेकसाठी आणि संमिश्र डेक फॉर्मसाठी ब्रिज डेक प्लेट. बेअरिंग प्लेट्स आणि सोल प्लेट्स, जेथे सपाटपणा आणि जाडी नियंत्रित करणे महत्त्वाचे असते. तात्पुरती कामे: नोज स्टील लाँच करणे, खोटे काम आणि जॅकिंग बीम. सहायक संरचना: गॅन्ट्री, साइन सपोर्ट आणि टोल स्ट्रक्चर्स. ब्रिज इंजिनीअरिंगसाठी हॉट रोल्ड प्लेटला साधारणपणे आकारात कट करण्याचा आदेश दिला जातो, त्यामुळे फॅब्रिकेटरला पूर्ण प्लेटऐवजी भाग मिळतात.

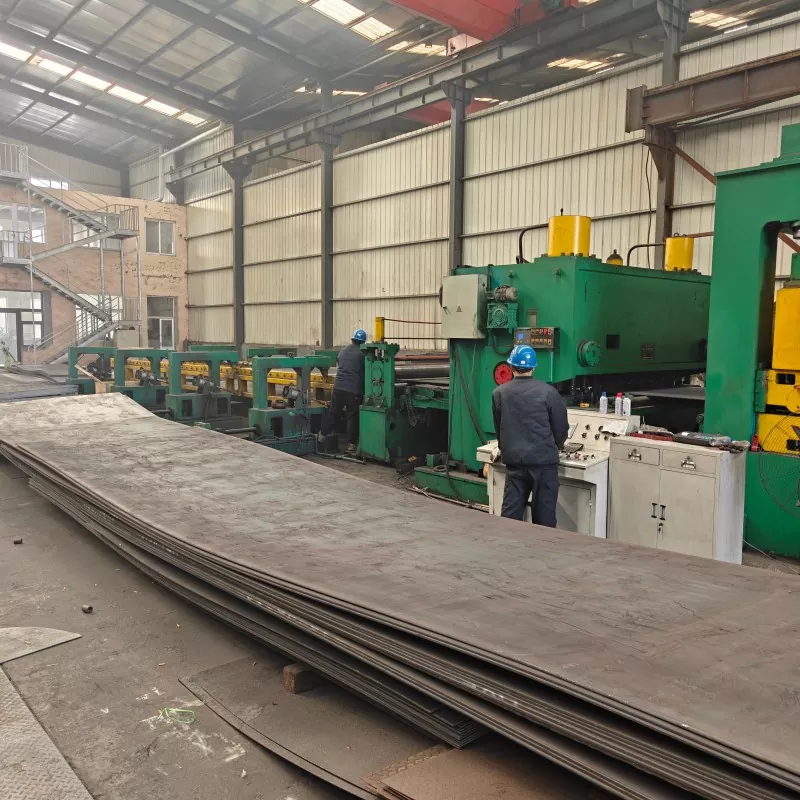

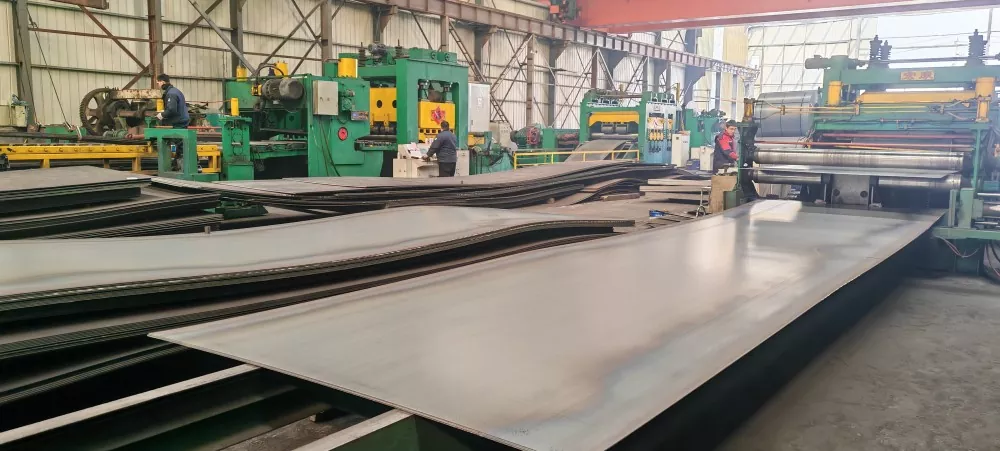

फॅब्रिकेशन आणि डिलिव्हरी

ब्रिज इंजिनीअरिंगसाठी हॉट रोल्ड प्लेट सामान्यत: आकारात कापून, रेखांकनासाठी आवश्यक असेल तेथे काठ तयार करून पुरवली जाते, जेणेकरून फॅब्रिकेटर पूर्ण प्लेटपासून न होता भागांपासून सुरू होईल. कोटिंग सिस्टमसाठी शॉट ब्लास्टिंग आणि शॉप प्राइमिंग उपलब्ध आहेत आणि आकाराचे भाग डीएक्सएफ किंवा पीडीएफ ड्रॉईंगच्या विरूद्ध उद्धृत केले जातात.

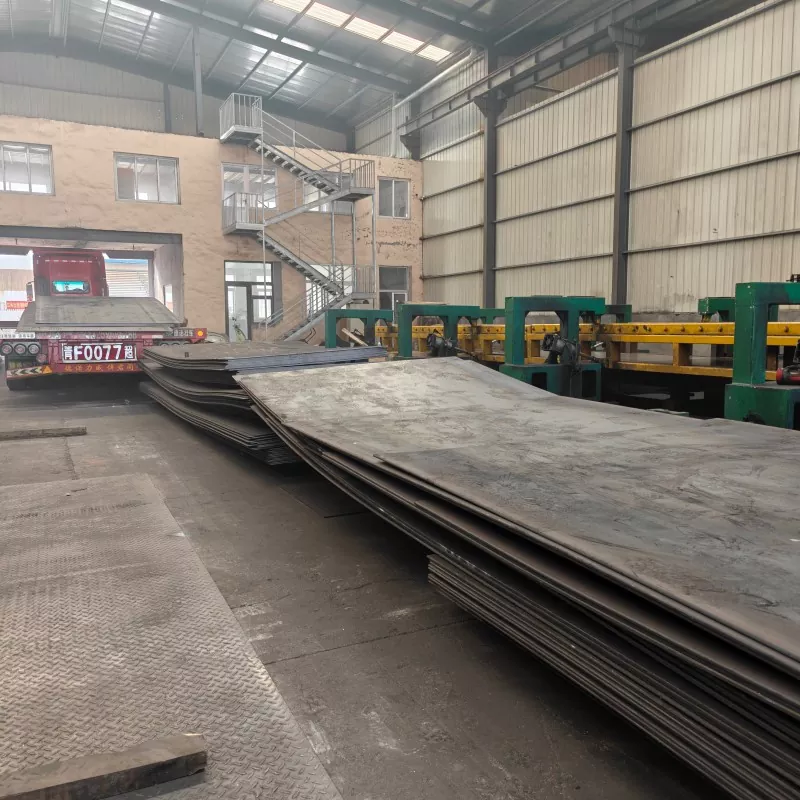

पॅकिंग वाहतुकीच्या मार्गासाठी अनुकूल आहे: लिफ्टिंग पॉइंट्स चिन्हांकित असलेले स्टीलचे पट्टे असलेले बंडल किंवा लांब सागरी मालवाहतुकीसाठी क्रेटेड पॅक. शिपिंग दस्तऐवज मालासह तयार केले जातात, ज्यामध्ये गिरणी चाचणी प्रमाणपत्रे, कारखाना तपासणी अहवाल आणि कस्टम डिक्लेरेशन फाइल्सचा समावेश आहे ज्याची स्वीकार प्रकल्प स्वीकारताना आवश्यक आहे.

युरोपियन कंत्राटदाराला दिलेला प्रकल्प

सध्या सुरू असलेल्या युरोपियन पायाभूत सुविधा प्रकल्पासाठी, कंपनीने महामार्ग आणि पुलाच्या बांधकामावर काम करणाऱ्या कंत्राटदाराला S355J2 प्लेटचा मल्टी-कंटेनर बॅच पाठवला. EN 10025-2 मध्ये कमी-तापमान कडकपणा सत्यापित करून, अचूक कट आकार आणि लोड करण्यापूर्वी लागू केलेल्या अँटी-रस्ट पृष्ठभाग उपचारांसह, अभियांत्रिकी रेखाचित्रांमध्ये ऑर्डर कापण्यात आली. ब्रिज इंजिनीअरिंगसाठी तीच हॉट रोल्ड प्लेट लोड करण्यापूर्वी कापली, ब्लास्ट केली आणि घरामध्ये प्राइम केली.

डिलिव्हरीपूर्वी तपासणी पथकाने बॅच तपासली आणि मालाची अधिकृत मिल चाचणी प्रमाणपत्रे, कारखाना तपासणी अहवाल आणि सीमाशुल्क घोषणा फाइल्ससह पाठवले, जेणेकरून मंजुरी आणि साइटची स्वीकृती कागदपत्रांच्या दुसऱ्या फेरीशिवाय पूर्ण करता येईल. S355JR, S355JO आणि S355J2 चा साठा वर्षभर ठेवला जातो, सानुकूल कटिंग, ब्लास्टिंग आणि प्राइमिंग घरामध्ये केले जाते.

वारंवार विचारले जाणारे प्रश्न

प्रश्न 1: पुलाच्या प्रकल्पाला कोणत्या इम्पॅक्ट ग्रेडची आवश्यकता आहे?

A: डिझाइन तपशील ते साइटवरील सर्वात कमी सेवा तापमानावरून सेट करते. Q345qD आणि S355J2 कव्हर -20 C, आणि Q370qE किंवा E-ग्रेड समतुल्य कव्हर -40 C.

Q2: पुलावर Z-दिशा स्टीलची कधी गरज असते?

A: डायाफ्राम आणि बेअरिंग जोडण्यासारख्या जाड प्रतिबंधित जोड्यांमध्ये. Z25 किंवा Z35 चा ऑर्डर प्रमाणपत्रावर सत्यापित थ्रू-थिकनेस चाचणी निकालासह केला जातो.

Q3: प्लेट्स कट आणि एज-तयार पुरवल्या जाऊ शकतात?

उ: होय. कट-टू-साईज आणि शेप्ड ब्लँक्स धार तयार करणे हे मानक काम आहे, जे तुमच्या रेखांकनाच्या विरूद्ध उद्धृत केले आहे.

Q4: नेहमीच्या लीड टाइम काय आहे?

उ: स्टॉक आयटम 7-15 दिवसात पाठवले जातात. ब्रिज इंजिनीअरिंगसाठी कट, ब्लास्टेड किंवा खास हॉट रोल्ड प्लेटला ग्रेड, जाडी आणि प्रमाणानुसार 15-35 दिवस लागतात.

Q5: कोणती कागदपत्रे प्रदान केली जातात?

A: विनंतीनुसार EN 10204 3.1 किंवा 3.2 सह प्रति बॅच मिल चाचणी प्रमाणपत्रे, कारखाना तपासणी अहवाल, आवश्यक असल्यास तृतीय-पक्ष तपासणी आणि निर्यात पॅकिंग आणि सीमाशुल्क फाइल्स.
